Краткий ответ: дымоход для каминной топки подбирают по патрубку: диаметр не меньше выхода топки — у Esma это 200–300 мм, у Elementa 180–200 мм. Канал — не короче 5 м, отдельный для каждой топки, не больше трёх поворотов и не длиннее 1 м по горизонтали. Через перекрытия, холодный чердак и улицу идёт только утеплённая труба, а оголовок выводят выше зоны ветрового подпора.
Ниже — какой дымоход нужен камину с топкой Esma или Elementa: диаметры по моделям, три варианта трассы, где можно обойтись одностенной трубой, какую насадку ставить на устье и что проверить до облицовки. Требования взяты из паспортов топок Esma и Elementa и из СП 7.13130.2013 — свода правил пожарной безопасности для отопления. Трассу на конкретном доме считает монтажник или проектировщик, но рамки у всех одни.
Дымоход для каминной топки: какой нужен диаметр
Диаметр задаёт патрубок топки, а не мощность и не высота дома. Паспорт Esma и Elementa требует, чтобы сечение дымохода было равно сечению патрубка, если канал круглый или овальный, и было больше на 20 %, если канал квадратный. Сужать нельзя: тяга падает, при открытой дверце дым выходит в комнату, стекло быстро коптится.
| Диаметр дымохода | Линейка | Модели |
|---|---|---|
| 180 мм | Топки Elementa | 1С 70/45 · 2С 70/40(45) · 2С 80/40(49) |
| 200 мм | 1С 80/49 · 1С 100/65 · 2С 90/40(65) | |
| 200 мм | Каминные топки Esma | 1С 67/48, 77/48, 52/71, 70/60, 77/54, 77/60 · 2С 41(41), 57(44), 67(44), 77(44), 81(43)-UP · 3С 50(44), 67(46) · 2СТУ 70/60, 77/54 |
| 250 мм | 1С 62/87, 87/71, 97/54, 97/77, 117/54, 147/54 · 2С 97(43)-UP · 3С 51(81), 81(46), 97(46), 120(46) · 2СТУ 87/71, 97/54, 117/54 | |
| 300 мм | 1С 117/77 · 3С 150(46) |
Диаметры — по карточкам каталога на октябрь 2026 года. Перед заказом трубы сверьте цифру в карточке своей модели: она стоит в характеристиках, строка «Диаметр дымохода».
У СП 7.13130.2013 есть и нижняя граница: для каминов — не меньше 8 см² сечения на 1 кВт мощности (п. 5.26). Паспортные диаметры перекрывают её с большим запасом: двухсотый патрубок десятикиловаттной топки по сечению почти вчетверо больше минимума свода правил. Поэтому считать сечение от киловатт не нужно — достаточно не уменьшать патрубок.
Второе жёсткое правило паспорта — для каждой топки отдельный дымоход. Подключать камин в канал печи, котла или в вентиляционный канал нельзя: последнее прямо запрещают и Правила противопожарного режима (п. 80).

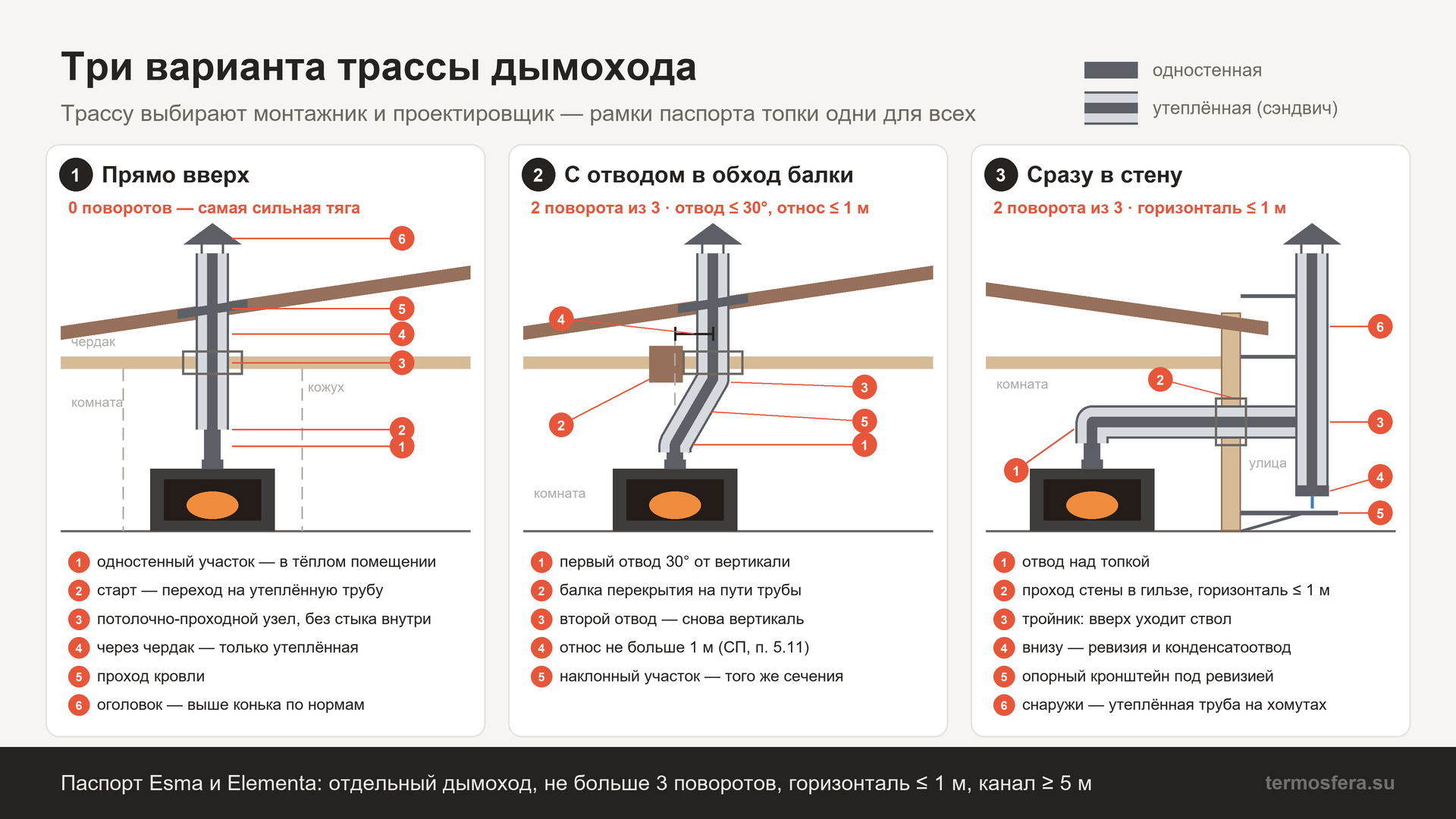

Три варианта трассы: прямо вверх, с отводом, через стену
Топка — готовый прибор с патрубком под дымоход, а куда дальше пойдёт труба, решает дом. Её путь определяют монтажник и проектировщик: дымоход может сразу уйти в стену, обойти балку отводом или подняться прямо. Для всех трёх вариантов паспорт задаёт одни рамки: не больше трёх поворотов и не больше 1 м по горизонтали. СП 7.13130.2013 для самой трубы допускает отводы до 30° от вертикали с относом не более 1 м (п. 5.11).
Прямо вверх через перекрытие и кровлю
Самая короткая трасса и самая сильная тяга: дыму не нужно поворачивать. Над топкой — стартовый участок, в перекрытии — потолочно-проходной узел (короб с негорючим утеплителем, через который труба проходит перекрытие), на кровле — проходной элемент и оголовок. Поворотов ноль, запас паспорта не тронут.
С отводом в обход балки или стропил
Если над патрубком балка, ствол смещают двумя отводами по 30°: первый уводит трубу в сторону, второй возвращает её в вертикаль. Это два поворота из трёх допустимых, а относ — не больше 1 м. Наклонный участок по СП должен быть гладким и того же сечения, что и вертикальный.
Сразу в стену и вверх по фасаду
Над топкой ставят отвод, трубу проводят сквозь стену в проходной гильзе — это и есть горизонтальный участок, не длиннее метра. Снаружи — тройник: вверх уходит ствол, а вниз смотрит ревизия с конденсатоотводом. Отвод и тройник — два поворота. Вся наружная часть — утеплённая труба: паспорт топок требует утеплять дымоход вне помещения.
Чем больше поворотов, тем больше сопротивление и тем больше мест, где оседает сажа. Если дом позволяет прямую трассу, она всегда лучше.
Когда можно неутеплённый дымоход
Одностенная, то есть неутеплённая, труба допустима только как начальный участок внутри тёплого помещения. Всё, что проходит перекрытие, холодный чердак или улицу, — утеплённая двустенная труба, она же сэндвич. Так требует СП 7.13130.2013: стальной дымовой канал допускается только заводской готовности, «двухслойных стальных труб с тепловой изоляцией из негорючего материала» (п. 5.11).
| Участок | Какая труба | Почему |
|---|---|---|
| От патрубка в тёплой комнате или в кожухе камина | Можно одностенную — короткий стартовый участок | Газы здесь самые горячие: одностенный элемент снимает тепловую нагрузку с утеплённой трубы. Тепло его стенок уходит в комнату или в конвекционную камеру |
| Проход через перекрытие | Только утеплённая, в потолочно-проходном узле | Пожарная безопасность: горючие конструкции не должны перегреваться. Стык труб внутри перекрытия не допускается |
| Холодный чердак | Только утеплённая | В холоде газы остывают, на стенках выпадает конденсат, тяга слабеет |
| Улица: по фасаду и над кровлей | Только утеплённая | Прямое требование паспорта Esma и Elementa: дымоход снаружи помещения утепляют |
Длину и толщину одностенного участка задаёт производитель дымохода. Например, в руководстве по монтажу модульных дымоходов «Коракс» на приборы с горячими газами рекомендуют одностенный элемент толщиной не меньше 0,8 мм, а переход на утеплённую трубу — специальным элементом «старт». На верхнюю утеплённую трубу ставят конус или оголовок, чтобы дождь не мочил утеплитель.
Почему утепление важно для тяги, а не только для пожарной безопасности: тяга держится на разнице температур газов в трубе и воздуха снаружи. Остывший в холодной трубе дым поднимается хуже, а влага из него оседает на стенках вместе с сажей. Подробно об устройстве и сборке утеплённой трубы — в статье про сэндвич-дымоход: она написана для бани, но устройство трубы то же.
Если одностенный участок стоит внутри кожуха камина, кожух должен быть из негорючих материалов. Паспорт топок требует облицовку, которая выдерживает от 800 °C, зазор не меньше 50 мм между топкой и облицовкой и вентиляционные решётки вверху и внизу. Через решётки горячий воздух из кожуха уходит в комнату, а не копится под потолком.

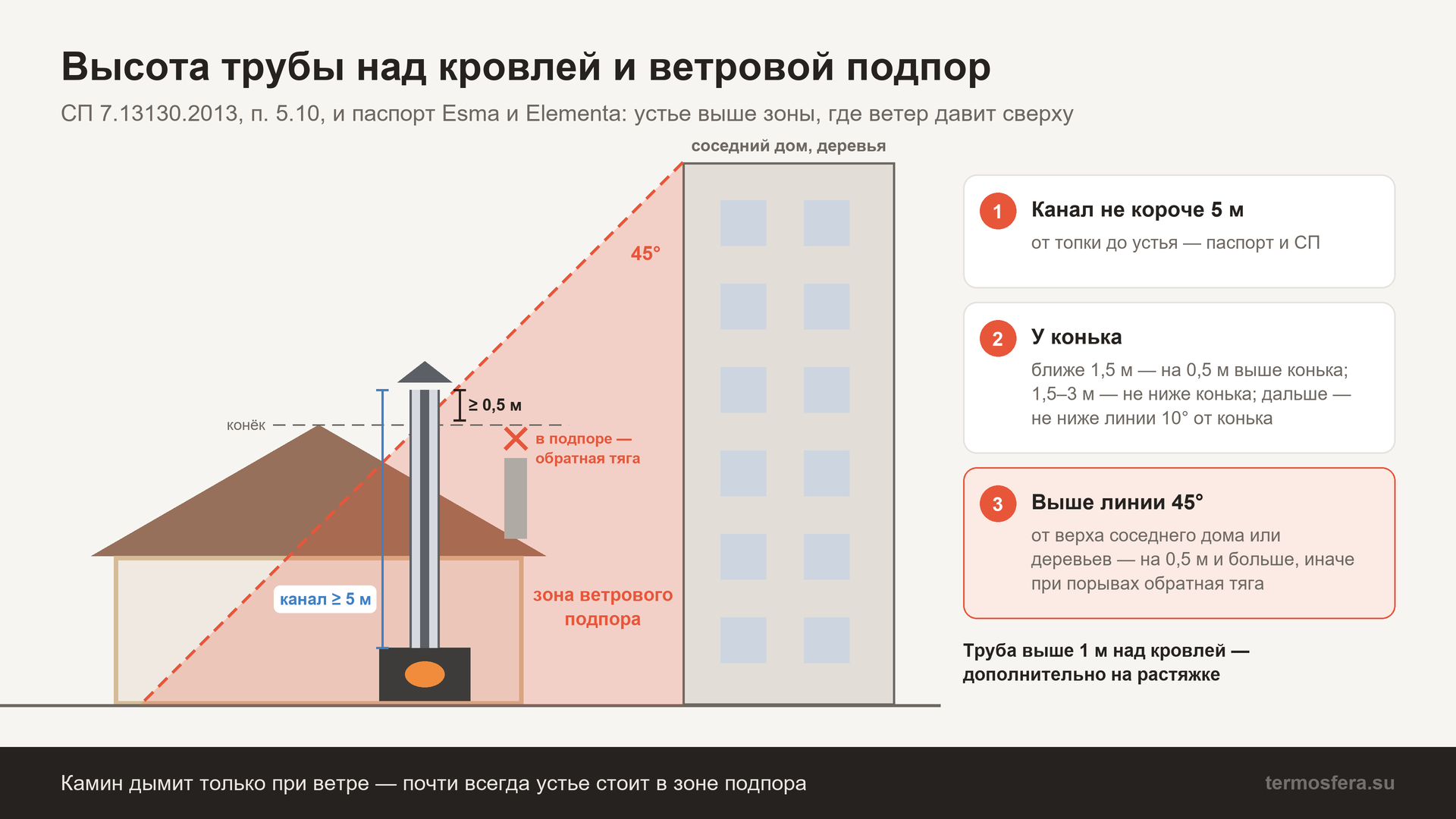

Какой высоты должна быть труба над кровлей
Паспорт рекомендует канал не короче 5 м. Та же цифра стоит в СП 7.13130.2013: от колосниковой решётки до устья (п. 5.10). Высота над кровлей зависит от того, как далеко труба стоит от конька:
| Где труба | Высота устья |
|---|---|
| До 1,5 м от конька или парапета | не менее 0,5 м над коньком |
| 1,5–3 м от конька | не ниже конька |
| Дальше 3 м от конька | не ниже линии, проведённой от конька вниз под углом 10° к горизонту |
| Рядом выше здание, пристройка или деревья | на 0,5 м выше линии 45° от верха препятствия — паспорт Esma и Elementa |
Последняя строка — то, что часто упускают. Ниже линии, проведённой под 45° от самого высокого препятствия, лежит зона ветрового подпора: ветер переваливает через препятствие и давит на устье сверху. Паспорт предупреждает, что при порывах тогда возникает обратная тяга и в комнату идёт уличный воздух, а с ним и дым.
Если труба выступает над кровлей больше чем на метр, руководство «Коракс» рекомендует дополнительно закрепить её на растяжке.

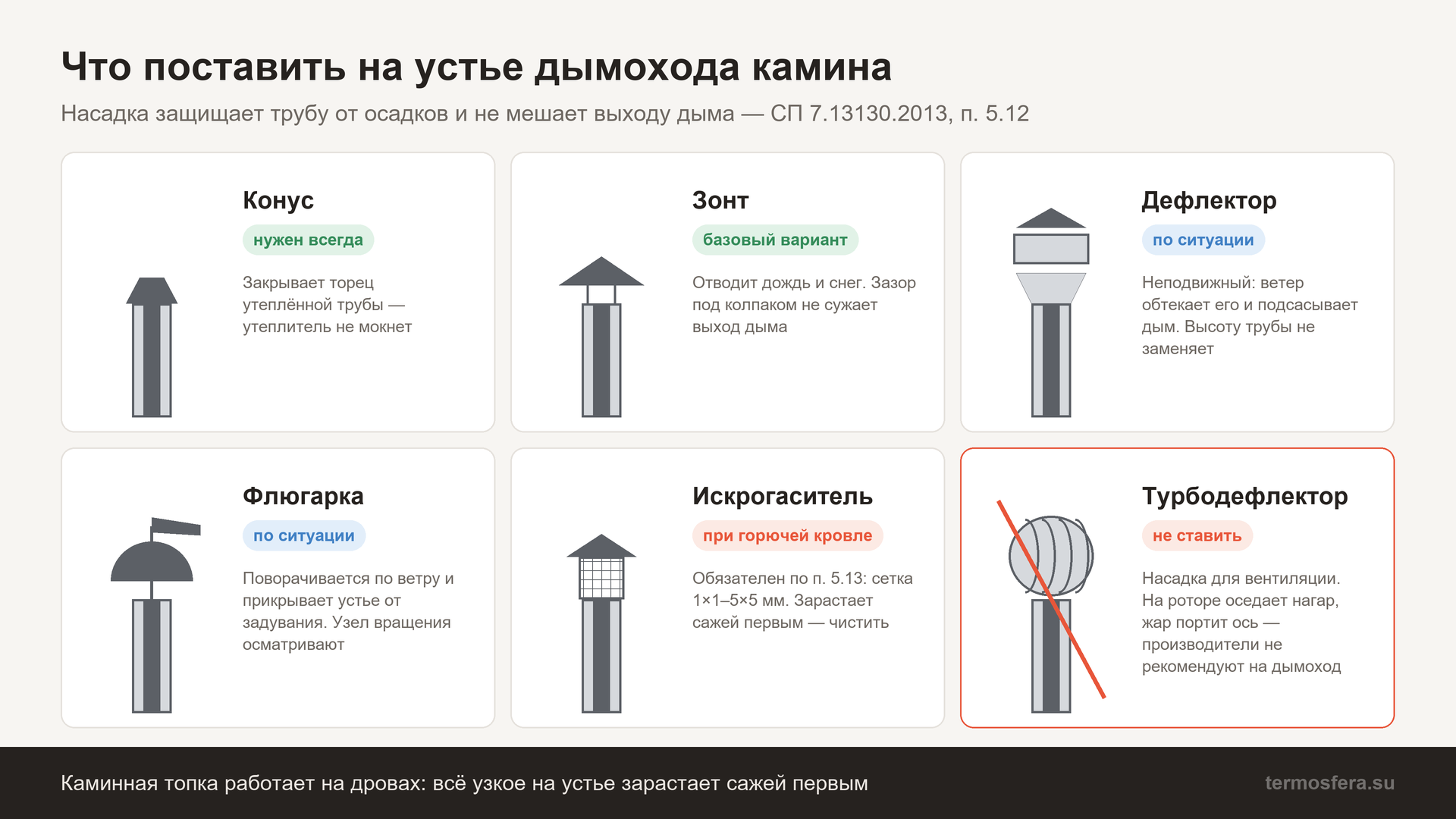

Оголовок: зонт, дефлектор, флюгарка, турбодефлектор, искрогаситель
Правило для любой насадки одно: она защищает устье от осадков, но «не должна препятствовать свободному выходу дыма» (СП 7.13130.2013, п. 5.12). Каминная топка работает на дровах: в дыме есть сажа и смолы, и всё узкое на устье зарастает первым.
| Насадка | Что делает | Для каминной топки |
|---|---|---|
| Конус | Закрывает торец утеплённой трубы, утеплитель не мокнет | Конус или другой оголовок нужен на верхней утеплённой трубе всегда |
| Зонт | Колпак над устьем, отводит дождь и снег | Базовый вариант. Зазор под колпаком не должен сужать выход дыма |
| Дефлектор | Неподвижная насадка: ветер обтекает её и подсасывает дым, задувать устье труднее | Когда дом стоит на ветру. Высоту трубы не заменяет |
| Флюгарка | Колпак поворачивается по ветру и прикрывает устье с наветренной стороны | Против задувания при порывах. Узел вращения нужно осматривать вместе с трубой |
| Турбодефлектор | Вращающийся ротор с лопатками, создаёт разрежение для вентиляции | Не ставить. Это насадка для вентиляции, а не для дымохода |
| Искрогаситель | Сетка на устье задерживает искры | Обязателен при кровле из горючих материалов. Ячейка от 1×1 до 5×5 мм (СП, п. 5.13). Забивается сажей первым |
О вращающемся турбодефлекторе стоит сказать отдельно, потому что его часто советуют «для тяги». Его производители сами предупреждают, что на дымоход ставить нельзя: на роторе оседает нагар, а жар газов портит ось вращения. Пока ротор крутится, тяга действительно бывает сильнее. Но ротор, заросший сажей, сам становится заслонкой на устье — ровно тем, что запрещает п. 5.12.
Ревизия, конденсат и чистка
Ревизия — это съёмная заглушка или лючок, через который трубу осматривают и чистят. Обычно её делают в тройнике у основания вертикального ствола: там же стоит конденсатоотвод, куда стекает влага по стенкам. Сборка «по конденсату», которую требует паспорт топок, как раз для этого: каждая верхняя труба входит внутрь нижней, и капли стекают вниз по внутренней стенке, а не просачиваются через стыки наружу.
Ревизия полезна только там, куда можно добраться. Если ствол начинается в закрытом кожухе камина, доступ к ней закладывают в облицовку заранее — люком. Замурованная ревизия означает, что трубу придётся чистить через оголовок или вскрывать отделку. Тройник не должен висеть на трубах: по руководству «Коракс» над тройником обязательно ставят монтажную площадку, она принимает вес ствола. Ствол дальше держат стеновые хомуты — через каждые 2 м при диаметре до 200 мм и через 1,5 м при 250–400 мм.
Сроки чистки задают два документа:
- Правила противопожарного режима (п. 78): дымоходы и печи чистят от сажи перед отопительным сезоном и в течение него не реже раза в 3 месяца;
- паспорт топок: техническое обслуживание камина — не реже раза в год, перед началом сезона, специалистами с лицензией на работы по дымоходам, печам и каминам.
Сажу снимают ершом. Выжигать её нельзя — руководство производителя дымоходов это прямо запрещает. Быстро зарастающая труба и закопчённое стекло обычно говорят об одном — сырых дровах или слабой тяге. О том, как это распознать по стеклу, — в статье почему коптится стекло каминной топки.
Тяга и шибер: чем отличаются Esma и Elementa
Для обеих линеек паспорт задаёт одинаковый рабочий диапазон тяги — разрежения в дымоходе:
- минимальная — 6 ± 1 Па;
- средняя необходимая — 12 ± 2 Па;
- максимальная — 18 ± 2 Па.
Если тяга меньше 6 Па, нужно оборудование, которое её усиливает. Чаще первым делом смотрят высоту трубы и её положение относительно ветрового подпора. Если тяга больше 20 Па, нужен регулятор, например шиберная задвижка. Сильная тяга бывает в высоком доме с длинной прямой трубой: дрова сгорают быстро, а тепло уходит в трубу.

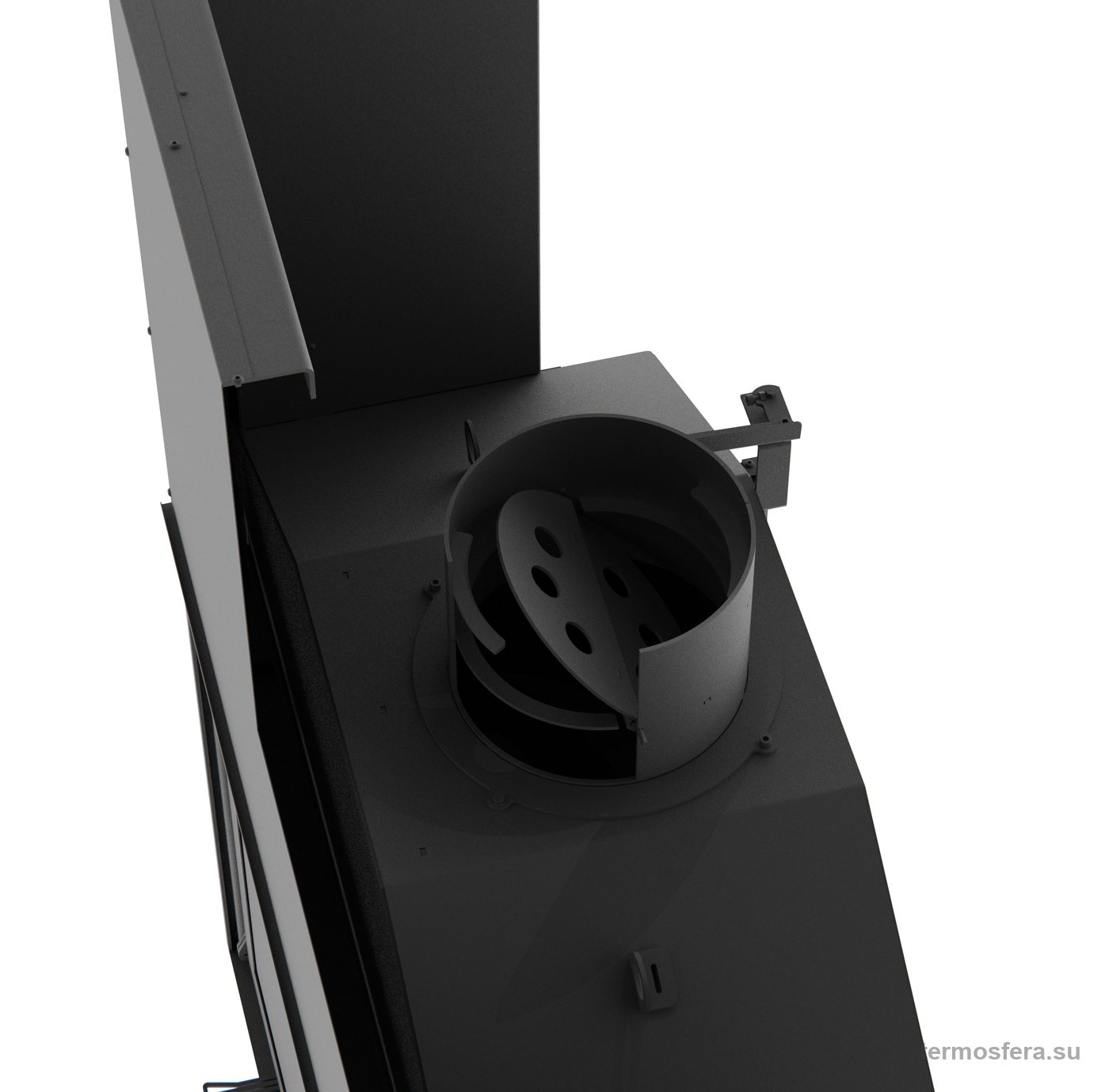

Здесь линейки различаются. У Esma шибер стоит в базовой комплектации: заслонка в патрубке, ручка выведена на лицевую часть топки и связана с заслонкой тросом. Облицовку под управление сверлить не нужно. У Elementa шибера нет — ни в базе, ни дополнительной опцией. Если по расчёту тяга выходит сильной, регулятор закладывают в сам дымоход, и решать это нужно в проекте трассы, до облицовки, пока к трубе есть доступ.
Воздух на горение обе линейки могут брать с улицы: в паспортах есть система подачи воздуха извне. Канал для неё закладывают в проект вместе с дымоходом. Тогда огонь не забирает воздух из гостиной.
Проверяют всё до облицовки. Паспорт требует нескольких пробных растопок: топка выставлена по уровню и стоит на своём месте, дымоход подключён, воздух подведён. В это время проверяют тягу, шибер и подвижные узлы. Ошибку, найденную на этом этапе, исправить просто, а после облицовки придётся разбирать отделку.
Ошибки, из-за которых камин дымит или греет перекрытие
- Переходник на меньший диаметр «чтобы сэкономить на трубе». Сечение меньше патрубка — дым в комнату при открытой дверце и копоть на стекле.
- Общий канал с печью, котлом или вентиляцией. Паспорт требует отдельный дымоход для каждой топки, а ППР запрещает вентканалы как дымоход.
- Стык труб внутри перекрытия. Его нельзя ни осмотреть, ни подтянуть, а прорыв дыма приходится прямо в толщу перекрытия.
- Одностенная труба на холодном чердаке или по фасаду. Конденсат, смолистые потёки, слабая тяга.
- Четвёртый поворот или полтора метра горизонтали, чтобы обойти препятствие. Это уже за пределами паспорта.
- Устье в ветровом подпоре у конька или в тени соседнего дома. Камин дымит только при ветре — классический признак.
- Турбодефлектор «для тяги» или мелкая сетка без чистки: устье зарастает первым.
- Облицовка до пробных растопок и ревизия, замурованная в глухой кожух.
Частые вопросы
▼ Можно ли подключить каминную топку к существующему дымоходу?
Можно, если канал свободен и подходит топке. Он не должен быть занят печью или котлом и не должен быть вентиляционным. Сечение — не меньше патрубка, у квадратного канала на 20 % больше. Высота — не меньше 5 м, устье выведено по нормам, канал герметичен и прочищен. Состояние старого канала проверяет специалист до установки топки, а не после облицовки.
▼ Можно ли сделать дымоход меньшего диаметра, чем патрубок топки?
Нет. Паспорт Esma и Elementa требует, чтобы сечение круглого дымохода было равно сечению патрубка, а квадратного — на 20 % больше. Если сузить канал, газам не хватит пропускной способности: тяга упадёт, при открытой дверце дым пойдёт в комнату, стекло начнёт быстро коптиться. Диаметр своей модели смотрите в карточке каталога, в строке «Диаметр дымохода».
▼ Нужен ли шибер на дымоход каминной топки?
У Esma шибер уже стоит в патрубке, ручка выведена на лицевую часть — отдельно его не покупают. У Elementa шибера нет ни в базе, ни опцией. Нужен ли регулятор в дымоходе, решают по тяге: паспорт требует его, когда разрежение выше 20 Па. Это закладывают в проект трассы до облицовки, пока к трубе есть доступ.
▼ Как часто чистить дымоход камина?
Правила противопожарного режима требуют чистить дымоход от сажи перед отопительным сезоном и в течение него не реже раза в три месяца. Паспорт топок добавляет ежегодное техническое обслуживание перед сезоном у специалиста с лицензией. Сажу снимают ершом через ревизию или оголовок, выжигать её нельзя. Если труба зарастает быстрее, проверьте влажность дров и тягу.
Что делает Термосфера, а что — монтажник
Термосфера производит каминные топки: Esma и Elementa — готовые приборы с паспортом, где записаны все требования к дымоходу из этой статьи. Дымоходы мы не производим и не монтируем. Установку делает монтажник по нормам и правилам монтажа, а при необходимости подскажем проверенных монтажников.
Комплект трубы можно взять у нас: систему дымохода для каминной топки подбирают под модель, высоту и маршрут трассы. Это может быть стандартный вариант или состав по проекту вашего монтажника и проектировщика: стартовый участок, тройник с ревизией и конденсатоотводом, проходные узлы через перекрытие и кровлю, крепёж, оголовок. Каждый комплект считается индивидуально.
При покупке топки расчёт дымохода под параметры дома входит в пакет выгод при покупке каминной топки бесплатно, вместе со схемой монтажа и чек-листом для монтажника. Если вы ещё выбираете модель, начните с обзора каминные топки: устройство и виды.
Назовите модель топки, высоту дома и как пойдёт труба — прямо вверх, через стену или с отводом, — и мы рассчитаем комплект дымохода.
